Diodes 85V、汽车级LED 驱动器，支持多种拓扑和故障报告功能

描述

AL8866Q 是一款降压-升压、升压、降压和 SEPIC（单端初级电感转换器）直流开关控制器，旨在驱动用于汽车前照灯等高功率汽车 LED 应用的外部 MOSFET。

AL8866Q可在 4.7V 至 85V 的宽输入电源范围内工作。AL8866Q 基于固定频率、峰值电流模式控制架构，采用扩频频率调制技术并实现低 EMI 性能。

该AL8866Q 使用模拟或 PWM 调光技术调制 LED 电流。线性范围超过 100：1 的模拟调光响应是通过改变 DIM 引脚上的电压获得的。PWM 调光是通过以所需的占空比直接调制相同的 DIM 引脚来实现的。

AL8866Q 集成了软启动功能，可在初始化启动期间限制通过电感器和外部电源开关的电流。它逐渐增加电感器和开关电流，以最大限度地减少输出端的潜在过压和过流。

具有漏极开路故障输出的AL8866Q指示触发的保护条件，如 LED 输出过压、LED 输出开路/短路、逐周期过流保护、感应电阻器和电感器/二极管短路、二极管开路和热关断。

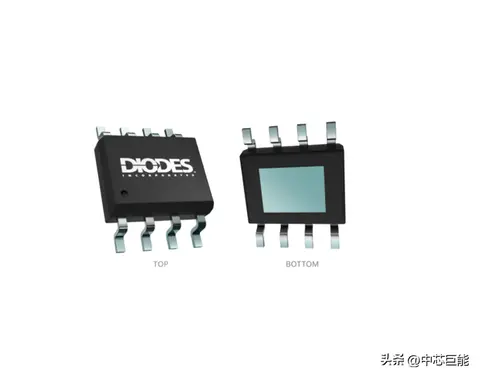

AL8866Q采用增强型热 SO-8EP 和 U-DFN3030-10 封装。

特点

• AEC-Q100（1 级）
• 4.7V 至 85V 的宽输入电压范围
• 预固定 400kHz 开关频率 （出厂设置）
• 用于低 EMI 的扩频频率调制
• 模拟调光范围：1% 至 100%100% 调光级别 ±3% 电流精度20% 调光水平 ±12% 电流精度
• PWM 调光比 100：1 （200Hz PWM 频率）
• 可编程软启动
• 用于保护的故障状态指示器
• 输出过压和 LED 开路保护
• 输出欠压和 LED 短路保护
• 逐周期过流限制保护
• 感应电阻器短路保护
• 二极管 / 电感器短路保护
• 二极管开路保护
• 热关断

应用

• 汽车前照灯
• 汽车远光灯、近光灯
• 汽车日间行车灯
• 汽车雾灯、转向灯和位置灯
• 其他汽车 LED 照明
