电动汽车高压配电系统安全设计要点

在电动汽车的高压配电系统中，安全设计至关重要，它直接关系到车辆的性能、可靠性以及驾乘人员的安全。本文围绕该系统的安全设计展开，涉及预充、继电器选型、熔断器设计以及电缆选型等多个关键环节，旨在为保障高压配电系统的安全稳定运行提供理论和实践指导。

1 高压配电系统安全设计的主要内容

高压配电系统的安全设计是确保电气系统稳定运行、规避潜在风险的关键环节，主要涵盖预充保护设计、熔断器设计、继电器设计以及高压导线选型设计四大核心模块：

1）预充保护设计：在系统上电阶段，电源端与负载端往往存在电压差，若直接通电，极易引发电流冲击，对电气设备造成不可逆的损害。预充保护设计通过特定的电路与控制策略，能够逐步均衡两端电压，从而有效抑制电流冲击，为系统安全上电筑牢首道防线。

2）熔断器设计：熔断器作为电路中的“安全卫士”，被精准部署于动力电池输出回路及各个负载回路之中。一旦回路出现过载或短路等异常状况，熔断器会迅速响应，以熔断的方式及时切断高压电气连接，避免故障范围扩大，防止电气火灾等严重事故的发生。

3）继电器设计：继电器承担着高压主回路通断的主动控制职责。通过科学合理的策略设计，它可依据车辆运行状态与控制指令，精准控制高压回路的导通与断开，在车辆启动、停止、故障等各个环节，全方位保障上下电过程的安全性，为整车高压系统的稳定运行保驾护航。

4）高压导线设计：回路的载流性能与电气安全防护体系的构建是两个核心考量要素。重点聚焦于保障回路具备充足的过电流能力，并落实全面的电气安全防护措施。

2 预充保护设计

2.1 预充原理与核心作用

预充的主要原理是借助预充电阻和预充继电器，以一种温和的方式为高压系统中的电容进行充电，有效避免在电路接通瞬间产生过大的浪涌电流。这就如同在给一个大容量的容器注水时，先打开一个小阀门慢慢注入，待容器内的压力逐渐稳定后，再打开大阀门全速注水，避免因突然的大流量冲击对容器造成损害。

其核心作用体现在以下几个方面：

一是能够有效保护电路中的电子元件，防止浪涌电流对其造成瞬间冲击而损坏；

二是可以确保高压系统平稳启动，减少启动过程中的振动和噪声；

三是延长电池和其他高压部件的使用寿命，降低系统的维护成本。

2.2 预充系统的组成与工作流程

预充系统主要由预充电阻（R）、预充继电器（K3）、主正继电器（K1）、主负继电器（K2）以及电容（C）等元件构成。

图预充的工作原理

其工作流程如下：当高压回路上电时，先闭合主负继电器K2和预充继电器K3,主正继电器K1保持打开状态。当主负继电器K2和预充继电器K3吸合后，高压回路负载电容C开始缓慢充电，电容电压越来越高，当负载端的电压接近动力电池电压时，接通主正继电器K1,再切断预充电继电器K3,完成预充，主正继电器K1吸合时两端压差小，从而减少继电器的拉弧，减小了高压系统的电流冲击，提高了高压系统的安全性。

3 熔断器选型设计

熔断器在高压配电系统中是重要的保护元件，就像一位忠诚的卫士，当电流异常升高时，它能迅速熔断，切断电路，保护整个高压系统，避免事故发生。

3.1 熔断器工作原理

对比普通熔断器，新能源汽车用高压熔断器具备三大特性：高耐压：额定电压覆盖 500V～1000V，适配 800V 高压平台。强分断：分断能力可达 10kA 以上，能瞬间切断数千安培的短路电流。抗冲击：针对电机启动、电池充放电等场景，耐受高频次电流脉冲冲击，避免误熔断。

其工作原理可概括为“电流热效应触发主动熔断，快速切断故障电路”，具体分三个关键环节：

1) 正常工作：低阻导通，默默守护

熔断器内部的熔体与电路串联。

低电阻特性：正常电流通过时，熔体温度维持在安全范围，电路顺畅导通，不影响车辆运行。
结构稳定：密封陶瓷外壳或绝缘管体隔绝外界干扰，确保长期可靠工作。

2) 异常过载：热量累积，触发熔断机制

当电路出现短路、过载或冲击电流时，通过熔体的电流骤增：

焦耳定律主导：电流增大导致熔体快速发热，温度急剧上升至熔点。
主动牺牲机制：熔体从固态迅速熔化为液态，甚至汽化，形成电弧（高温电离气体）。

3) 分断电路：灭弧设计，瞬间切断危险

熔体熔断后，关键在于快速灭弧以彻底切断电流，避免引发火灾或设备损坏：

灭弧材料作用：熔断器内部填充石英砂、陶瓷颗粒等灭弧介质，通过冷却、吸附电弧能量，加速电弧熄灭。
电压阻断能力：熔断后，断开的熔体间隙形成高阻抗，配合额定电压参数，阻止电路两端电压击穿空气，确保“彻底断电”。

3.2 熔断器选型计算方法

1）核算分断能力，即最大分断电流：

式中 U 为动力电池最高电压，R 为该回路短路时等效电阻。通过这个公式可以计算出熔断器在短路情况下需要分断的最大电流，从而选择具有相应分断能力的熔断器。

2）计算该回路最大允许持续负载电流：

式中 P 为回路最大输出功率，U 为动力电池额定电压，η为回路总传递效率。这个公式用于确定在正常工作状态下，回路允许的最大持续电流，是选择熔断器额定电流的重要依据。

3）考虑环境因素对额定电流的影响，综合修正系数：

式中 Kt 为环境温度修正系数，Ke 为热连接修正系数，Kv 为风冷修正系数，Kf 为频率修正系数，Kb 为负荷常数（对于陶瓷壳体，取 Kb=1，对于三聚氧胺壳体，取 Kb=0.9）。通过这个综合修正系数，可以根据实际的工作环境对熔断器的额定电流进行调整，确保其在各种环境下都能可靠工作。

4）根据所在回路负载的不同，添加放大系数 K：

对于阻性负载回路，K 取 1.5 左右；对于容性负载回路，考虑到上电冲击，K 取 2 左右；对于驱动电机回路，K 取 1.2-1.5。然后计算高压熔断器的额定电流：

通过这个公式计算出的额定电流，就是最终选择熔断器时的关键参数。

4 继电器选型设计

高压继电器就是一种能够在高电压、大电流的电路中，实现电路的接通和断开控制的电子开关元件。

图：高压继电器（接触器）

4.1 高压继电器的工作原理

当控制电路给线圈通电时，线圈周围会产生磁场，就像一块强大的磁铁，将衔铁紧紧吸引过来。衔铁的移动带动触点动作，使得常开触点闭合，电路接通，电流顺畅通过；

当线圈断电，磁场消失，衔铁在弹簧的作用下复位，常开触点断开，电路切断，电流停止流动。

整个过程就像一个精准的自动化开关，通过电磁感应实现了对电路通断的高效控制。为了让大家更直观地理解，我们来看下面这张工作原理图：

从图中可以清晰看到，线圈通电时，衔铁被吸引向下运动，带动触点闭合；线圈断电，衔铁向上复位，触点断开。

4.2 继电器选型的关键因素

高压继电器具有耐高压，耐负载，抗冲击，灭弧，分断的性能特点。

1) 额定工作电压与电流

额定工作电压是指继电器正常工作时线圈所需的电压。

额定工作电流是继电器能够长期稳定通过的电流值。

在选择继电器时，一定要根据车辆的实际电压和电流需求来确定，否则就像给小个子穿大衣服，不合适的参数可能导致继电器无法正常工作，甚至损坏。

2) 电流过载能力

电流过载能力是指继电器在短时间内能够承受超过额定电流的能力。

车辆在行驶过程中，会遇到各种工况，比如加速超车、爬坡等，这些时候电机需要的电流会瞬间增大，就像运动员冲刺时需要更多的能量。如果继电器没有足够的电流过载能力，就可能在这些关键时刻“掉链子”，无法正常工作。

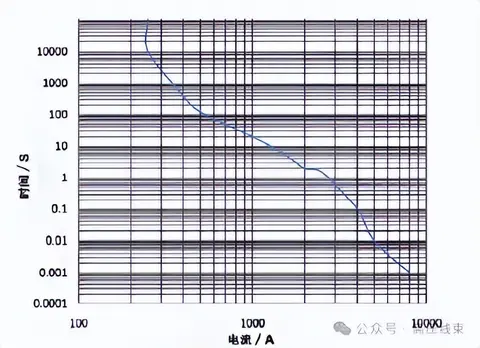

图：继电器电流耐受曲线

一般来说，继电器的电流过载能力越强，应对突发大电流的能力就越强，车辆的动力输出也就更稳定。

3) 电气寿命

电气寿命是指继电器在规定的工作条件下，能够正常完成规定动作的次数。简单来说，就是这个继电器能用多久。在车辆的整个生命周期里，继电器会频繁地开合，每一次开合都会对触点造成一定的磨损。如果电气寿命太短，继电器就需要频繁更换，不仅增加成本，还影响车辆的使用。

图：继电器的电气寿命曲线

影响电气寿命的因素很多，比如触点材料、电弧大小、使用环境等。为了延长电气寿命，厂家会采用特殊的触点材料，优化灭弧设计，提高继电器的可靠性。我们在选择继电器时，也要关注其电气寿命是否能满足车辆的使用需求。

4) 最大分断电流

最大分断电流是继电器能够安全切断的最大电流值，这是一个非常关键的参数。

当车辆发生短路等紧急情况时，电路中的电流会瞬间急剧增大，可能会对车辆的电气系统造成严重损坏，甚至引发火灾。此时，继电器就需要迅速切断电路，防止事故进一步扩大。

而最大分断电流就决定了继电器在这种紧急情况下能否正常工作。比如，某款继电器的最大分断电流为 1000A，当车辆出现短路，电流达到 800A 时，它就能及时切断电路，保障车辆和人员的安全。如果最大分断电流小于短路电流，继电器就无法有效切断电路，后果不堪设想。

5) 线圈参技术参数

表 1 列出了继电器线圈主要技术参数。电动汽车用继电器的线圈的额定工作电压通常分为 12V 和 24V，其需要根据车辆控制电源的规格进行选择。而不同规格的继电器，其动作电压、释放电压、线圈电阻和功耗等是存在差异的。目前市面上常用的继电器中，无论是 12V 还是 24V，其线圈功耗基本都：S6W。不过 12V 规格的线圈电阻一般约 24Ω，而 24V 规格的线圈电阻约 96Ω。

6) 触点技术参数

表 2 为继电器触点的主要技术参数。其中电流过载能力、电气寿命和最大分断电流是选型匹配过程中需要重点考虑的对象。

5 高压电缆选型设计

电缆选型需要考虑环境温度和载流能力。不同类型的电缆在不同环境温度下的载流能力有不同的降额系数。在选型时，应根据电缆的安装位置和预期环境温度，选择合适的电缆类型和截面积，确保电缆在正常工作温度下能够安全承载电流，同时还要考虑电缆的散热条件，避免因电缆过热而引发安全事故。

5.1 高压导线结构特点

高压导线看似普通，实则内部结构暗藏玄机。高压导线通常由多根细铜丝组成，这种多股细铜丝的结构可不是随意为之，而是有着科学依据的。

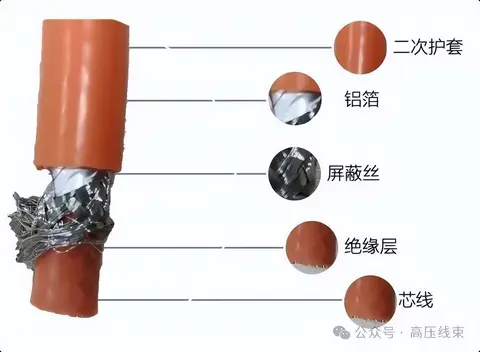

图：高压导线解剖图

在物理学中，有一个概念叫做“趋肤效应”，当交流电通过导体时，电流会主要集中在导体的表面流动，导体内部的电流密度较小。多股细铜丝组成的导线，相较于单根粗导线，其表面积更大，能够更有效地利用“趋肤效应”，让电流更均匀地分布，从而增强导电能力。同时，这种结构还能降低导线的刚度，使其更加柔软，便于在车内复杂的空间中进行布线，减少因布线困难而带来的安全隐患和安装成本。

此外，多股细铜丝的结构还能在一定程度上增强导线的抗电磁干扰能力。每根细铜丝之间存在着微小的间隙，这些间隙可以起到一定的屏蔽作用，减少外界电磁场对导线内部电流传输的干扰。就好比给导线穿上了一层“隐形的防护服”，让它在复杂的电磁环境中也能稳定工作。

5.2 高压导线的材料特点

材料的选择对于高压线束导线来说至关重要，它直接关系到导线的性能和汽车的安全运行。

高导电性是导线材料的首要要求，只有具备良好的导电性，才能在传输电能的过程中减少能量损耗，提高能源利用效率。像铜这种金属，就是一种非常优秀的导线材料，它的导电性良好，在常温下，铜的电阻较低，能够有效地降低电流传输过程中的热损耗，确保电能高效传输。

图-铜/铝导线性能参数比较

除了导电性，导线材料还需要具备良好的耐热性和耐腐蚀性。

5.3 高压线束导线线径的选型计算方法

高压线束导线线径的选型计算是一个严谨且关键的过程，它直接关系到高压线束的性能以及汽车的安全稳定运行，需要综合多方面因素来确定。

5.3.1 线径影响因素

传输容量：简单来讲，就是这条线路需要输送的电量。传输功率越大，所需的导线线径就越大，这就好比要输送更多的水，就必须使用更粗的水管。

允许电压降：电能在导线中传输时，电压会有一定程度的下降。行业内对允许的电压降有明确规定，为了满足这一标准，必须根据线路长度和传输功率来调整线径。一般来说，线路越长，允许的电压降越小，所需的线径也就越大。

环境温度：温度对导线的电阻有显著影响。温度升高，导线电阻增大。在高温环境下，为确保导线正常工作，必须适当增大线径。

电磁兼容要求：新能源汽车内部电子设备众多，高压线束产生的电磁干扰不能影响其他设备正常工作。较粗的导线可以降低电流密度，减少电磁辐射，所以在满足电磁兼容标准时，线径选择也会受到影响。例如，在靠近车载电脑等敏感电子元件的高压线束，可能需要更大线径来保证电磁兼容性。

空间布局限制：汽车内部空间有限，高压线束需要在有限空间内合理布局。这就要求在确定线径时，既要满足电气性能，又要考虑空间适配性。如果线径过大，可能无法在狭小的汽车零部件间隙中布线，影响整车装配。

图：外部高压线束及总成连接原理框图

5.3.2 基本要求与信息输入

高压导线应遵循 SAEJ1654（HighVoltagePrimaryCable）、SAEJ1673 规定的要求，这些标准是行业内长期实践和经验总结的成果，为导线的设计和应用提供了基本的规范和准则。

在此基础上，需要结合如下因素，明确高压导线的线径选型。

导线线径选型需满足 LV216-1/2、ISO19642 等标准。
确定高压线束所连接的电气部件的负载特性，包括稳态电流强度、电压要求、瞬态条件和电流强度及电流波形（平稳、脉冲、频率等）。
根据稳态电流强度，确定导线的截面积
根据工作环境温度，对导线截面积进行调整

高压导线的工作温度在 -40℃～125℃，需要通过 AC2500V/min，50Hz 的耐电压测试。

如果高压导线的布置环境超过了导线允许的工作温度，则必须选择较大截面积的导线，当环境温度最高为 180℃时，导体截面积上升一档使用；当环境温度最高为 250℃时，导体截面积上升两档使用。

图：125℃高温下，常见铜芯导线线径与载流量的匹配参见表

5.3.3 线径确定方法与步骤

方法 1，使用产品规格书确定

校核高压导线工作电压平台，目前一般电压平台在 1000VDC 以下，因此多选用耐 1000VDC 的高压导线；
根据导线载流量和工作环境温度结合的温升曲线，选择导线线径；
对比峰值电流、峰值持续时间和导线冒烟曲线（见下图），峰值持续时间小于导线冒烟时间；
对比保险熔断时间和导线冒烟时间，导线冒烟时间大于保险熔断时间；
经过以上步骤初步确定导线线径，再结合高压插件型号以及规格书，确认导线是否能够应用，尤其是需要校核导线两侧的高压插件需要同时满足其要求。

图：35 平方的硅胶线在流温升和冒烟曲线

方法 2，线径选型计算公式

电流强度及截面积计算公式如下：

1）用电设备的电流强度为：I=P/U。

（P 为负载功率，U 为额定电压）

2）导线截面积计算公式为：A=IρL/UVL。

（A 为导线截面，I 为电流值，ρ为铜导线电阻率（标准大气压和常温下为 0.0172Ω・m），L 为导线长度，UVL 为导线允许的电压降）

3）电流密度 S=I/A。通过检查电流密度来避免导线过度发热。

（I 为电流强度，A 为导线截面）

电流密度是一个在电学领域非常重要的概念，在确定高压导线线径时，电流密度起着关键作用。电流密度指的是单位面积内通过的电流大小，它反映了电流在导体横截面上的分布情况，安培每平方米。

电流密度的取值会受到线路的使用年限、负荷性质以及电价等因素影响。例如，对于长期运行且负荷稳定的线路，可选取较低的电流密度值，以降低线路损耗和运行成本；而对于短期使用或负荷波动大的线路，可适当提高电流密度取值，减少初期投资成本。

新能源汽车高压线束的电流密度取值较为特殊，一般铜导线的电流密度取值在 3-6A/mm²。这是因为汽车空间有限，对导线尺寸有严格要求，需在保证电气性能和电磁兼容性的前提下，尽量减小线束体积和重量。但在一些大功率快充或高性能驱动电机的线束中，为满足瞬间大电流需求，电流密度上限可能会接近甚至短时超过 6A/mm²，不过这需要更先进的散热和电磁屏蔽措施来保障线束正常工作。

5.3.4 高压导线线径与负载电流匹配表

带屏蔽的高压铜导线，其截面积、负载电流和温度等级的匹配关系可见下表：

图-铜导线参数匹配表

带屏蔽的高压铝导线，其截面积、负载电流和温度等级的匹配关系可见下表：

图-铝导线参数匹配表

总之，电动汽车高压配电系统的安全设计是一个综合性的工程，需要从预充、继电器选型、熔断器设计、电缆选型等多个方面进行全面考虑，确保系统在各种工况下都能够安全、可靠地运行。
