突破传统工艺！高频钎焊如何重塑汽车空调管路制造

突破传统工艺！高频钎焊如何重塑汽车空调管路制造

高频感应加热设备工作示意图

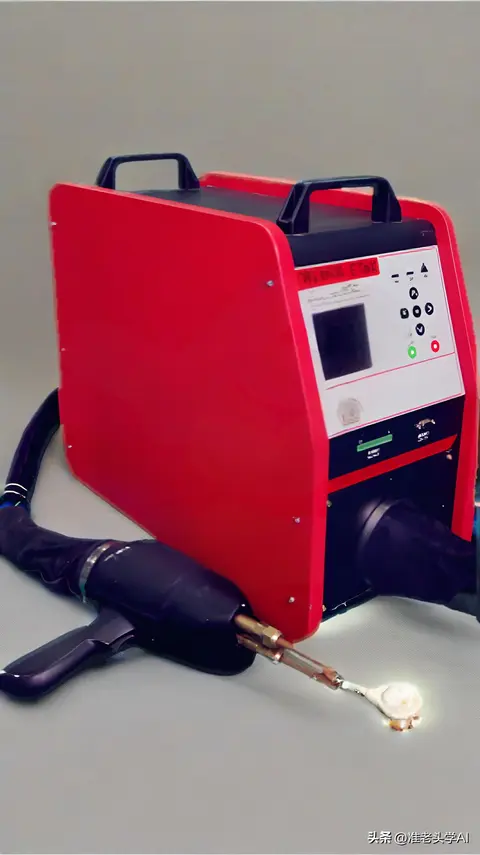

高频感应加热设备

在新能源汽车快速发展的今天，汽车空调管路系统正面临着轻量化与高密封性的双重考验。传统氧乙炔钎焊已难以满足现代制造需求，而高频感应钎焊技术凭借其精准控温、高效节能的特点，正在汽车零部件领域掀起一场工艺革命。

一、技术原理解密：电磁感应如何实现精准焊接

高频钎焊的核心在于电磁感应加热原理：当高频电流（通常10-100kHz）通过感应线圈时，交变磁场使工件内部产生涡流，通过集肤效应将电能转化为热能。这种非接触式加热方式具有三大优势：

局部精准加热（仅作用于焊缝区域）

升温速率可达200-300℃/s

氧化层生成量减少70%以上

汽车空调管路系统结构分解图

汽车空调管路系统结构分解图

二、工艺突破：管路焊接质量提升关键

在空调管路制造中，常见焊接接头包括：

铝管与不锈钢接头

铜管与铝合金法兰

多层复合管对接

传统焊接面临的挑战：

问题类型 高频钎焊解决方案

氧化严重 惰性气体保护+快速加热

热变形大 局部加热控制热影响区

气密性差 精确控制钎料流动

钎焊过程动态示意图（显示钎料毛细渗透过程）

铝压板高频钎焊

三、产线实践：某企业工艺升级案例

某新能源车企引入高频钎焊设备后取得显著效益：

焊接合格率从82%提升至98.5%

单件加工时间由45秒缩短至28秒

年节约氩气用量12吨

关键工艺参数控制：

频率选择：30kHz（针对Φ12mm铝管）

功率密度：3.5kW/cm²

钎焊温度：620±5℃（铝合金）

保温时间：8-12秒

高频钎焊致密焊合层

四、技术前沿：智能控制系统新突破

最新一代设备已实现：

红外测温+PID闭环控温（±2℃精度）

视觉定位系统（误差<0.1mm）

数字孪生工艺模拟系统

某检测机构对比数据显示：

接头抗拉强度提高25%

疲劳寿命延长3倍

耐腐蚀性能达到ASTM B117标准

五、行业展望：绿色制造新趋势

随着环保法规趋严，高频钎焊技术因其以下特点将成为主流：

无明火作业，车间安全隐患降低80%

能耗较传统工艺降低40%

兼容再生铝等环保材料

据行业预测，到2026年全球汽车高频钎焊设备市场规模将突破12亿美元，中国将占据35%市场份额。掌握这项核心技术的企业，将在新能源汽车供应链竞争中占据有利位置。

高频感应加热设备工作场景

汽车空调管路系统结构图

钎料毛细流动示意图

焊接接头显微组织对比图

新能源汽车空调系统整体装配图

新能源汽车空调系统

如有高频钎焊的问题请关注，欢迎在评论区留言讨论！
