一、识图基础 —— 电路图的组成

电路图的组成

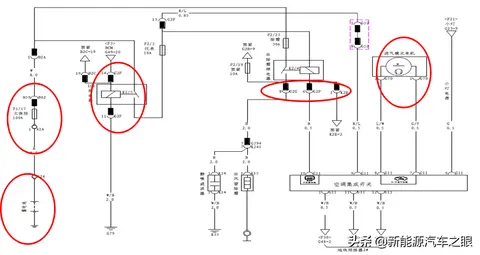

常见汽车电路原理图中的元素无非有接插件、保险丝 、继电器、导线 、用电器等,那么新能源车的电路也一样,只是多了高压电系统,低压系统是一样一样的!

本图识读基础

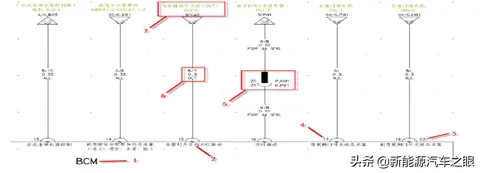

识图须知:
1、模块名称
2、模块引脚定义
3、模块护套编号
4、模块引脚孔位,注意有些引脚孔位未标注护套编号,其护套编号与其右边标注有护套编号保持一致;如上原理图所示,以上所有引脚都属于G21护套里的引脚。
5、线线对接护套及引脚
6、表示线束导线的颜色、线径和导线的配置。
7、表示线束导线需要接的另一模块引脚;如上原理图所示,BCM的G21-15引脚需要接到驾驶辅助开关组的G62-8引脚。
二、电路图中元素编码规则

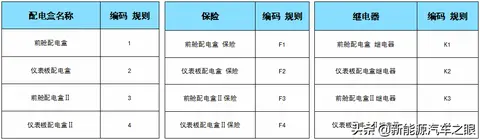

1、配电盒/保险/继电器编码规则

编码需记牢识图可便捷

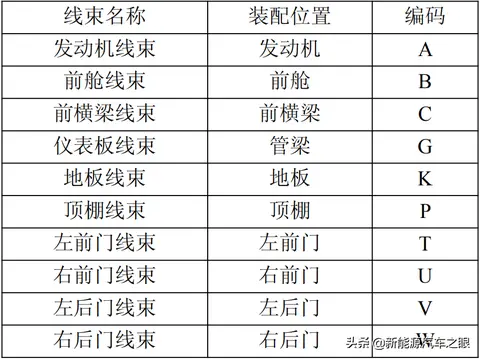

2、线束编码规则:采用A、B、C、G、K等等等表示(I、J、O、X、i、j不予采用),该位取决于
该回路元素所属线束的位置,对应关系参照下图一和图二。

图一:线束位置编码记心中

图二:线束编码

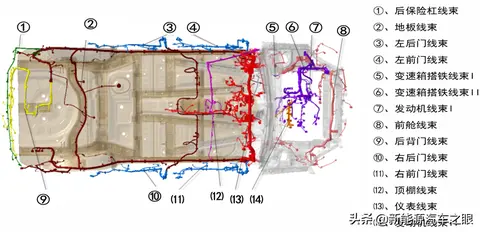

3、整车线束的布置

线束布置可查阅

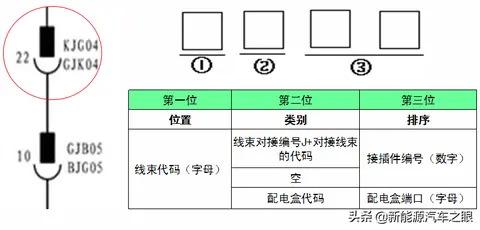

4、接插件编码规则:接插件编码由3部分组成,分为3种类型。

注:本图结合上述内容便可识读出插接件含义
4.1 采用1、2、3等数字或者大写字母“J”表示,分为以下三种情况:

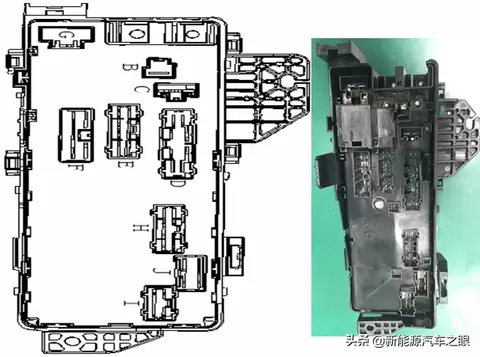

①、该回路元素如果是配电盒上的接插件,此位代码采用序号1、2、3表示,配电盒编码如下图所示

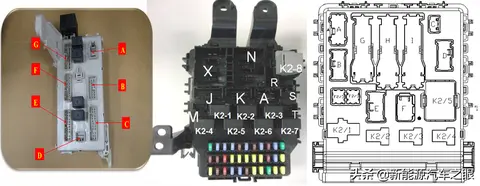

配电盒编码
②、该回路元素如果是线束间的对接接插件,此位代码采用字母“J”表示;
③、该回路元素如果是接车用电器模块的接插件、继电器座,则此位为空。
4.2 采用大写字母A、B、C、D、E、F等字母或01、02、03、04、05等数字表示,分为以下两种情况。
①、该回路元素如果是配电盒上的接插件,此位代码采用:A、B、C、D、E、F等等,该位与接插件所插配电盒的插口位置代号一致;
②、其它回路元素按所在线束的空间位置依次编号01、02、03、04、05等等。
举例:
a.仪表板线束上接电器件的接插件:G05。
b.仪表板线束上的对接接插件:GJ01。
c.仪表板线束上的接配电盒的接插件:G2A。
5、接插件编码规则——接插件针脚识别
普通型接插件针脚识别:接插件自锁方向朝上,接插件插头引脚按从左到右,从上到下进行编号;接插件插座引脚按从右到左,从上到下进行编号,如下所示;

普通型接插件针脚识别
混合型接插件针脚识别:中央部分插孔每个均需标明编号。

混合型接插件针脚识别
6、导线识别

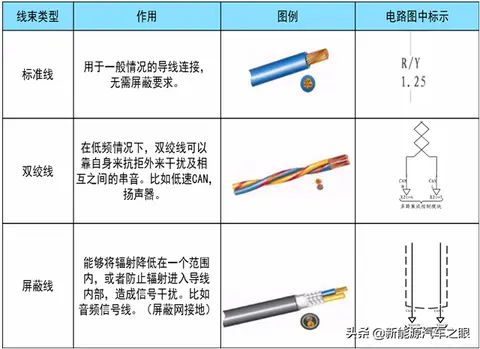

线束类型识别

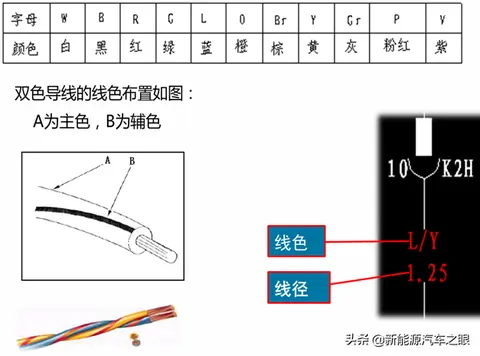

线束颜色和线径识别
7、配电盒识别(查阅上文中1、配电盒/保险/继电器编码规则便知悉)

根据编号识别可知:仪表配电盒

前舱配电盒

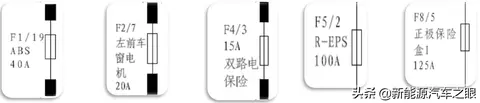

8、保险编号规则
8.1前舱配电盒附配的保险按相应位置编号为F1/1、F1/2等等;
8.2仪表板配电盒附配的保险按相应位置编号为F2/1、F2/2等等;
8.3前舱小配电盒附配的保险按相应位置编号为F3/1、F3/2等等;
8.4仪表板配电盒Ⅱ附配的保险按相应位置编号为F4/1、F4/2等等;
8.5正极配电盒Ⅰ附配的保险按相应位置为F5/1、F5/2等等;
8.6正极配电盒Ⅱ附配的保险按相应位置为F8/1、F8/2等等;
8.7地板线束外挂保险丝 按相应位置为FX/1、FX/2等等;

保险编号规则

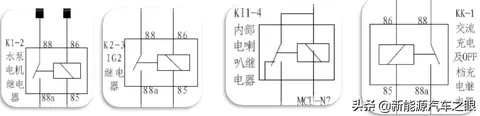

9、继电器编号规则
9.1前舱配电盒附配的继电器按相应位置编号为K1-1、K1-2等等;
9.2仪表板配电盒附配的继电器按相应位置编号为K2-1、K2-2等等;
9.3前舱配电盒Ⅱ附配的继电器按相应位置编号为K3-1等等;
9.4仪表板配电盒Ⅱ附配的继电器按相应位置编号为K4-1、 K4-2等等;
9.5外挂继电器编号随对应的线束,如KG-1、 KG-2„KC1-1、 KC2-1.......KX-1;
9.6控制模块内部不可拆卸继电器按相应顺序编号为KI1-1、KI1-2等等。

继电器编号规则
